一点都不硬核-自制pd诱骗器-原理图打板焊接一手

来源:焊接 【在线投稿】 栏目:综合新闻 时间:2022-09-27
作者:网站采编
关键词:
摘要:当然自己diy的好处是布局功能都可以自己设计,走大电流什么的也没问题,坏处是需要测试啥的,可能废板子,大家就图一乐就行了。。。 老神船了~~先拆电池,防止爆炸。。。 进系统

当然自己diy的好处是布局功能都可以自己设计,走大电流什么的也没问题,坏处是需要测试啥的,可能废板子,大家就图一乐就行了。。。

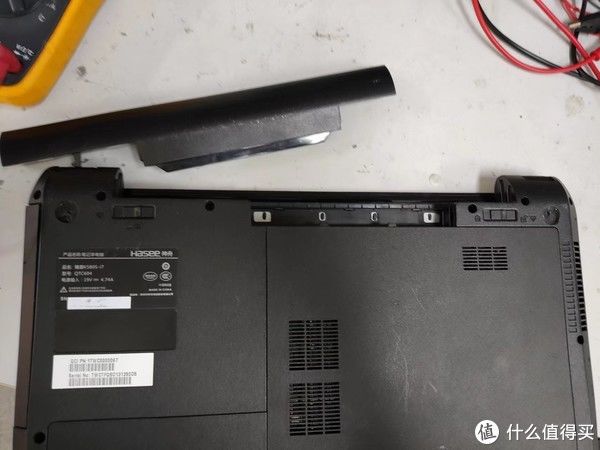

老神船了~~先拆电池,防止爆炸。。。

进系统了~~

如果也想自己diy的话要注意,有的品牌充电器带了识别信号(惠普戴尔啥的~~)(可能就是个下拉或者上拉电阻啥的,建议测试一下,神船虽然拉,但是比较开放~~)

照着画吧。。。

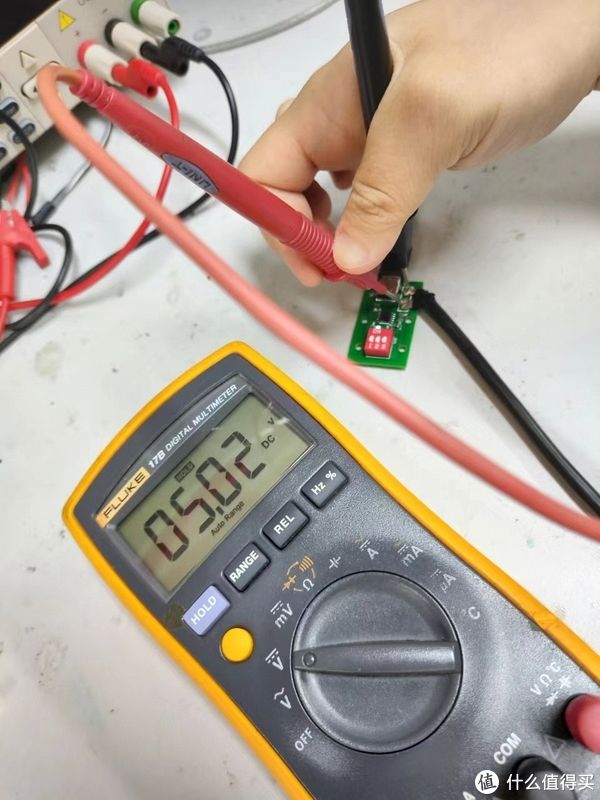

看看5V,有一说一,一边拍照一边侧还挺麻烦的。

有这个需求的其实可以直接买成品~~~价格不是很贵~~凯宠的做得就很好~~也不算太贵,30以内。。

最后吐槽一下自己,这东西做得是真的丑。。。。。。。。属于白送别人都不要的那种~~啊哈哈

typec口:0.516

剩下的电阻、dc口都是之前剩下的,不算钱不算钱,立创打的板子,所以免费来着。

看下数据手册,一般这种芯片都有参考设计的,要求不高可以直接用(胖弟弟要求就不高。)

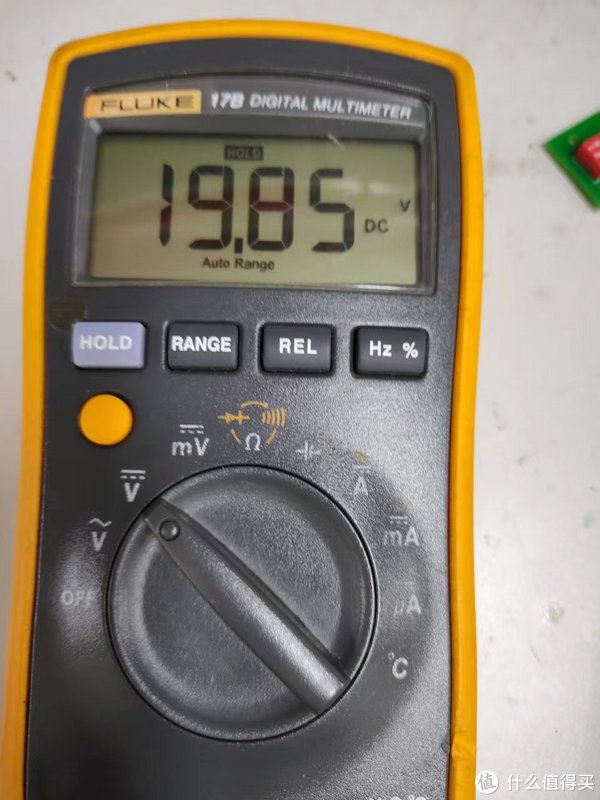

20V可以,虽然不知道为啥降压了。。。

先试一试可调电压行不行~~~

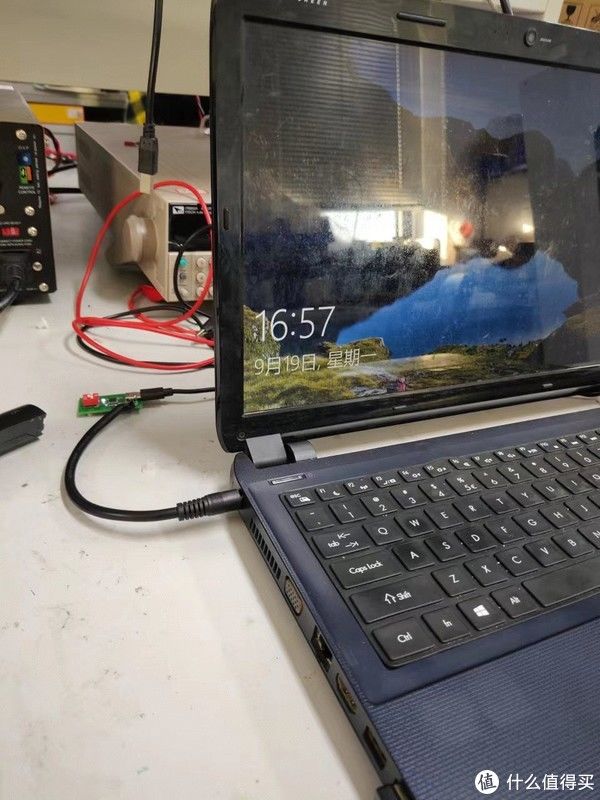

插上~~~开机成功!!

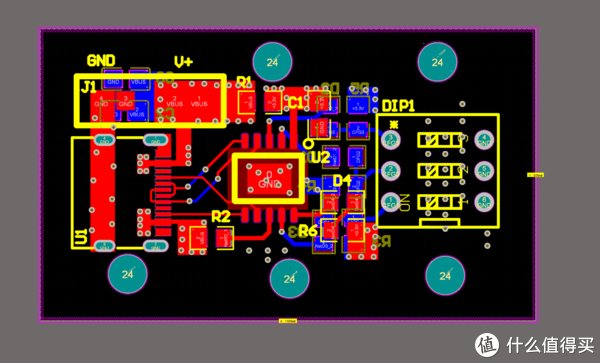

这个就比较考验功底了。。。胖弟弟只能说自己布的中规中矩。。。是一个4cm*2cm的小板子,还挺迷你的,这种小尺寸的要特别注意散热。。。不过好像电流不从芯片走,这芯片就是简单的握手,设计了一个通过3刀开关控制输出电压的模块,其实只用电脑完全可以省略,把体积做的更小。。。。胖弟弟不在乎颜值所以无所谓了~~

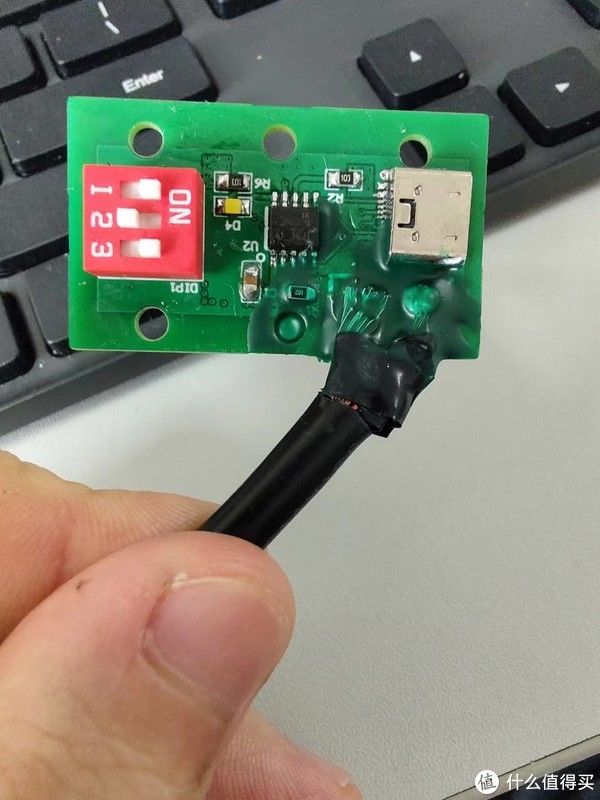

上才艺~~~焊它··

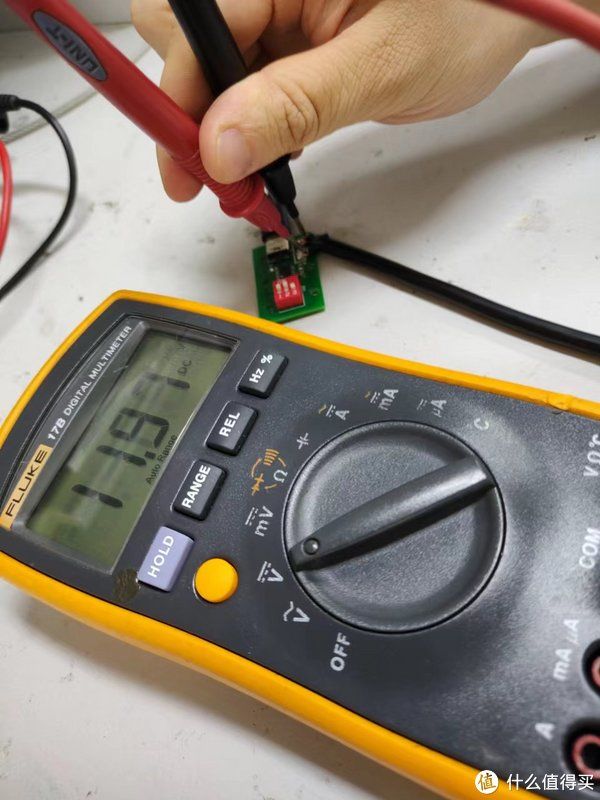

12V也ok~~

话说封校前买了个90W的pd快充头,傲基的,100块钱,三口最大90W输出,只能说是中规中矩。最近调试板子的时候因为感觉老电脑的充电器太大太沉了,就想搞个pd诱骗的,给老笔记本充电。

其实这种板子淘宝上大把,大家完全可以去淘宝上花个几块钱买一个,胖弟弟这是元器件可以报销,加上自己想练练手(闲得。。。),所以才自己动手搞的。。。。。

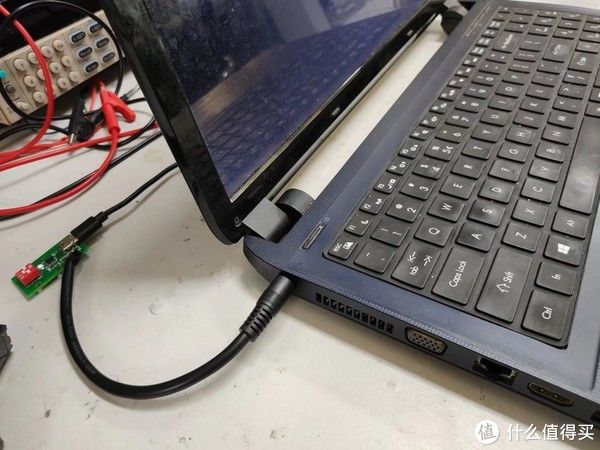

好了。这些都是纸上谈兵,上笔记本~~~

关于这个pd诱骗芯片选择,胖弟弟是直接tb搜索pd诱骗芯片,出来的第一个就是,胖弟弟就用它了。

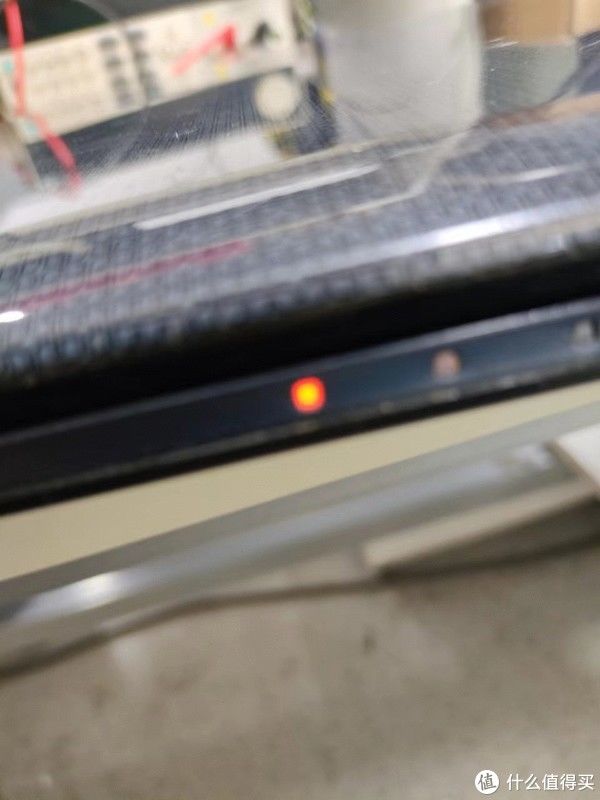

充电灯一闪一闪的感觉不太对~~

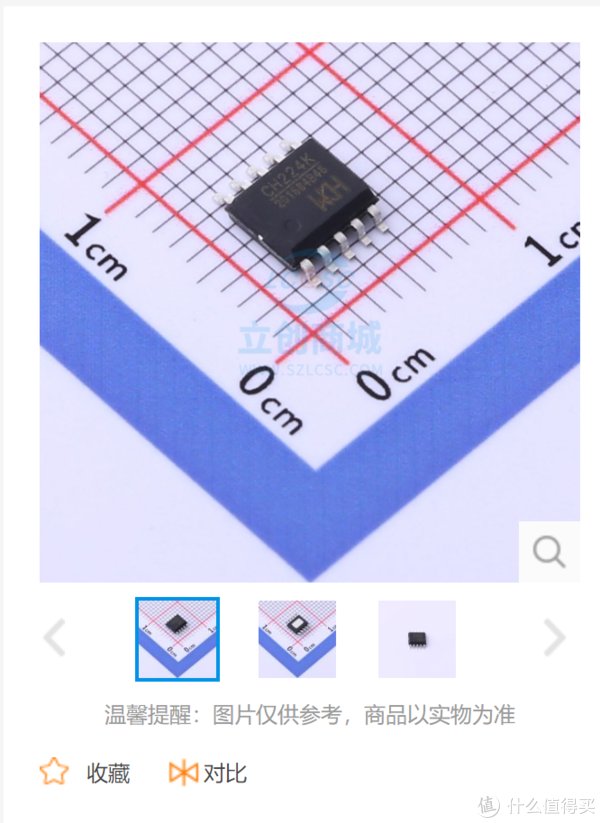

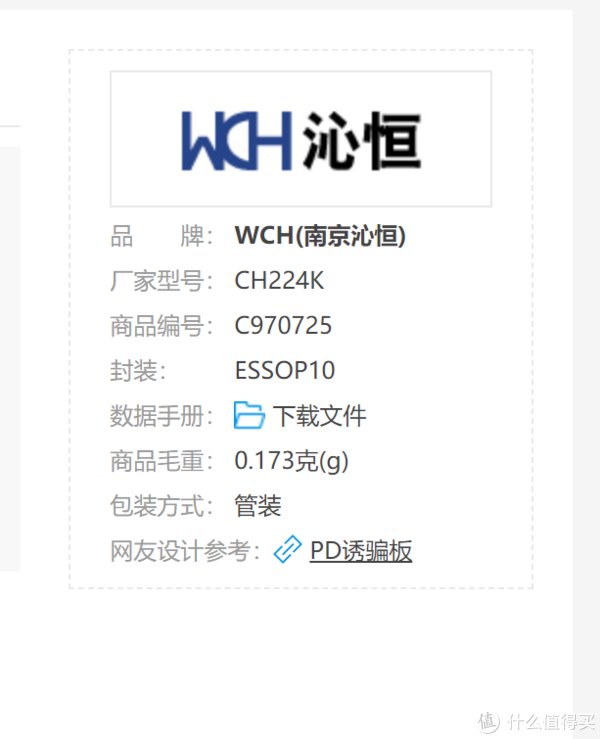

是CH224K这个,立创上还有开源的设计,懒得自己画自己设计可以直接用这个哥们的,胖弟弟也参考了一下。

祝大家生活愉快!!!

开机看一下~~

ch224k:2.4

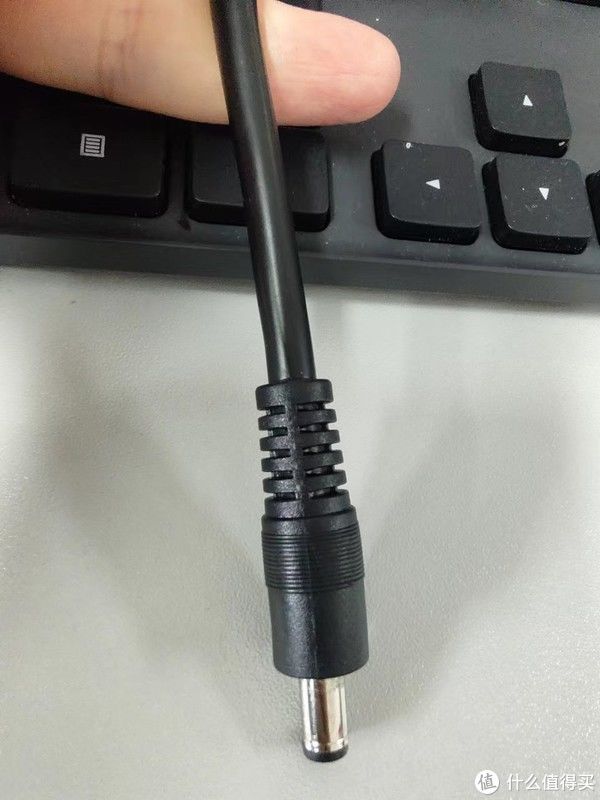

这根dc线挺贵的最大能走10A电流,放在这里大材小用了 ~~~给他个特写~~

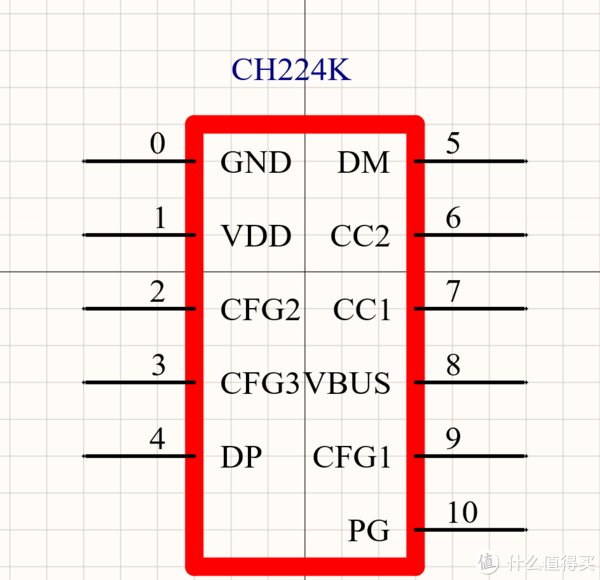

没有原理图还有pcb封装啊。。。只能自己画了。。。

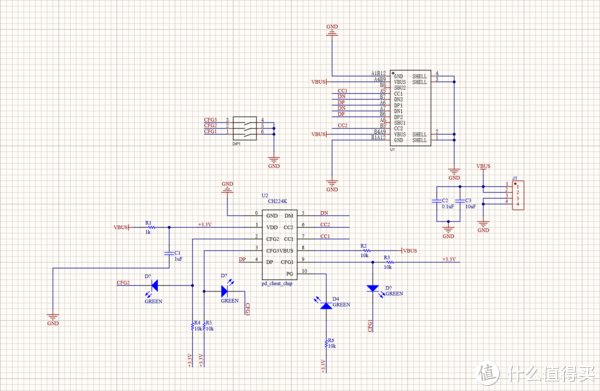

这里胖弟弟是根据芯片手册上的参考设计+lc开源社区人家的设计画的原理图。挺简单的。。这东西好像本来也不怎么复杂。。。(虽然简单,但是胖弟弟还是画错了哈哈哈~~~)

插个电池看一下~~

完美!!!充上电了!!

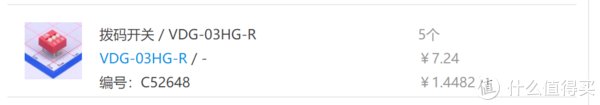

三刀开关:1.44

二话不说那就开测~~

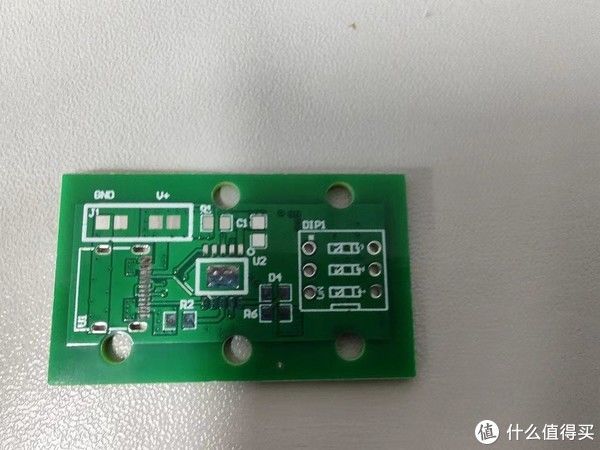

板子在3天后到了,很简单吧。。

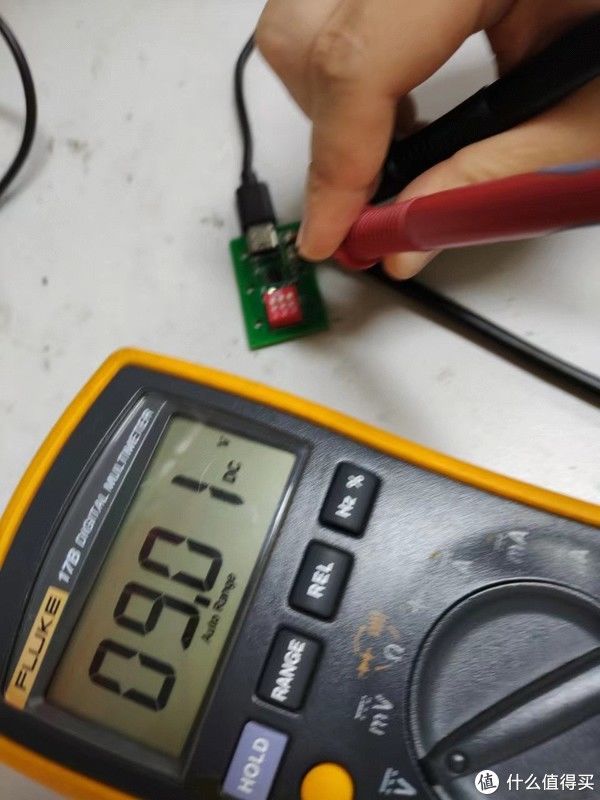

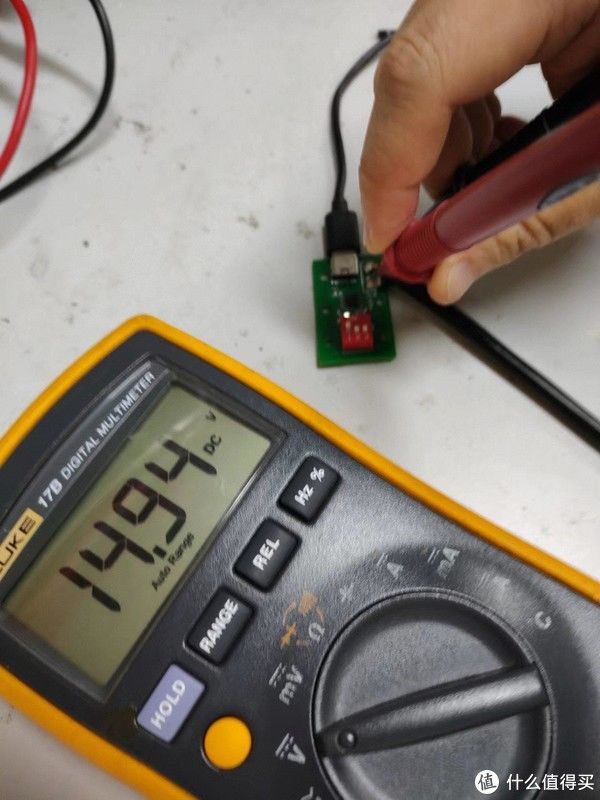

最后看一下15V和9V~

作者:柠檬味的胖弟弟
